概要

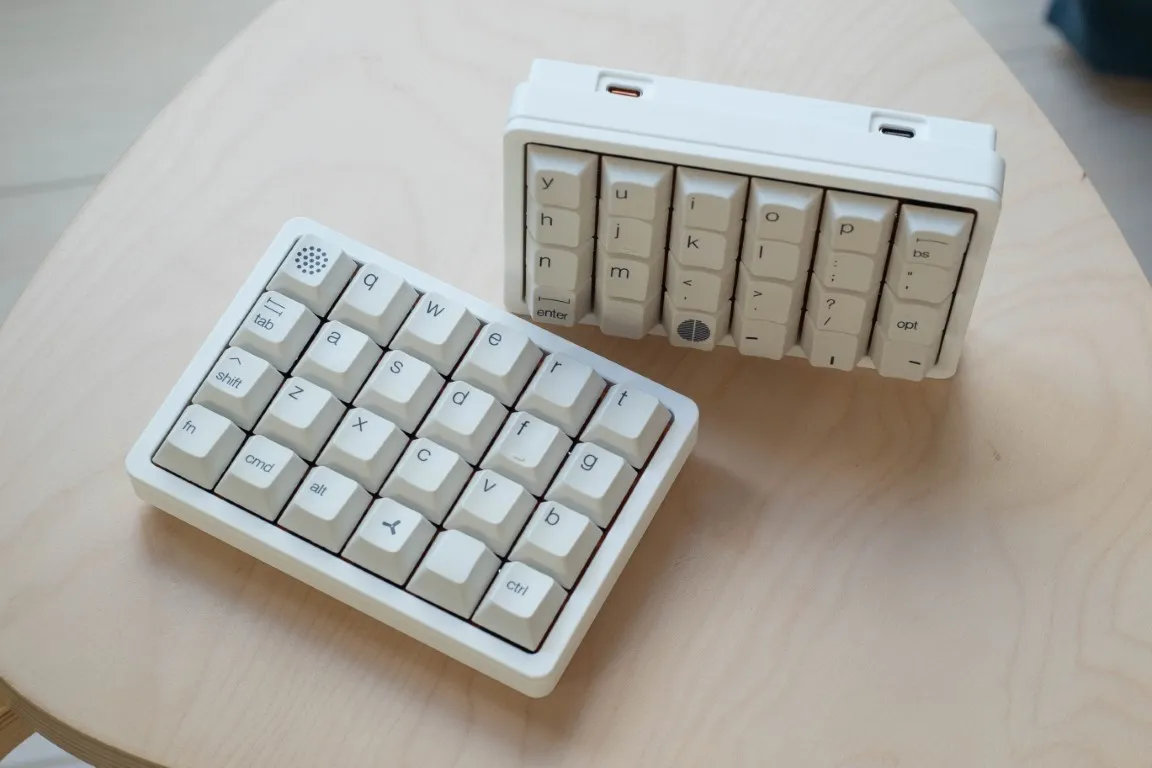

「れつぷり!!」は、4行12列（片手4x6）の左右分離型キーボードです。オリジナルの Let’s Split をベースにしつつ、現在の自作キーボード事情に合わせて接続方式・基板・ケースを作り直しました。
主な特徴は次のとおりです。
- PC接続と左右間接続の両方にUSB Type-Cを採用
- RP2040マイコンをメイン基板へ実装
- 5度のチルト角を持つ3Dプリント製ケース
- ブッシュを使ったトレイマウント構造
- 電源ラインやデータラインに複数の保護回路を追加
Type-C左右間接続
左右分離型キーボードでよく使われるTRRSケーブルではなく、入手しやすくホットプラグを前提にしたUSB Type-Cケーブルで左右を接続できるようにしました。
一方で、想定外のケーブルが挿されたときにPC側へ電流が逆流しないよう、ポリヒューズ・TVSダイオード・p-ch MOSFET・電力分配スイッチ・逆流防止回路などを組み込んでいます。
3Dプリント製ケース
ケースは old Mac の雰囲気を意識し、横方向と縦方向の溝で薄く見えるようにデザインしました。メイン基板と電源基板をそれぞれケースへ固定でき、ネジを隠しながら1ピースで完結する構造にしています。
制作メモ
詳しい設計意図や回路の説明は、ブログ記事「左右分離型キーボード「れつぷり!!」を作った話 #レツプリ祭り2024」にまとめています。
